| شناسنامه ماشین حفاری CS 14 | ||||||
| مدل | CS 14 | |||||
| کشور/شرکت سازنده | سوئد/اطلس کوپکو (Chrstensen) | |||||
| سیستم حفاری | حفاری مغزه گیری الماسه | |||||
| وزن کل ماشین(KG) | 7,000 | |||||
| قدرت حفاری(متر)(گمانه عمود) | سایز p | سایز H | سایز N | سایز B | ||
| 475 | 800 | 1,200 | 1,540 | |||
| سیستم قدرت | نام موتور | DEUTZ | ||||
| مدل موتور | 1013CP | |||||
| قدرت موتور | C216 hp = 161 kw | |||||
| دور موتور | 2200rpm | |||||
| نوع موتور | دیزل توربو شارژ / افترکولر | |||||
| سیستم خنک کاری موتور | آب خنک | |||||
| شماره پمچه و انژکتور | 2112860 | 147p1229 | ||||
| مدل | سرعت | فشار یا ظرفیت | شماره فنی | |||
| سیستم هیدرولیک | پمپ اولیه | 242 lpm | 280 bar | |||
| پمپ ثانویه | 122 lpm | 200 bar | ||||
| پمپ کمکی | 47lpm | |||||
| وینچ | اصلی | هیدرولیکی با کابل 14.3mm | 5.443 kg | |||
| وایرلاین | هیدرولیکی با کابل 6.35mm | 318 kg | ||||
| پمپ گل | هیدرولیکی FMC WW 1122bcd | 140lpm=37gpm | 7 mpa | |||
| کلمپ نگهدارنده | هیدرولیکی و حداکثر سایز p | |||||
| هد حفاری | گیربکس اسپیندل | مدل | موتور هیدرولیکی-سرعت متغیر | |||
| دنده | اول 1:6,63 | دوم 1:3,17 | سوم 1:1,72 | چهارم 1:1,00 | ||
| سرعت(rpm) | 117-196 | 245-410 | 451-756 | 776-1300 | ||
| گشتاور(NM) | 3051-5113 | 1459-2445 | 792-1326 | 460-771 | ||
| گیره اسپیندل | مدل | باز شدن هیدرولیکی و بسته شدن فنری | ||||
| قطر ماکزیمم | P | |||||
| تحمل وزن | 178KN = 18,143 kg | |||||
| فید | زاویه حفاری(درجه) | سرعت | نیروی جلو برنده پایین | نیروی کشش بالا | طول کشش راد | جابجایی |
| 45-90 | قابل کنترل | 5.895 kg | 9.525 kg | 6.09 m | 3.5 m | |
ماشین آلات و تجهیزات
شرکت فنی و مهندسی دُرکاوش با در اختیار داشتن 15 دستگاه انواع ماشین آلات حفاری و تجهیزات لجستیکی، از جمله چهار دستگاه ماشین آلات حفاری تمام هیدرولیک CS 14 ساخت شرکت اطلس کوپکو، یک دستگاه (MOOSH) WS-GM، یک دستگاه ماشین حفاری عمیق 20-GMW، یک دستگاه 10-GMW، همچنین دو دستگاه 5-Dorkav و شش دستگاه 14-Dorkav ساخت واحد تحقیق و توسعه شرکت، به فناوری های روز صنعت حفاری اکتشافی مجهز است. این شرکت با اتکا به ترکیب نیروهای متخصص و تجهیزات پیشرفته خود، ظرفیت اجرای حدود 12 هزار مترحفاری اکتشافی در هر ماه را دارا می باشد. ناوگان حفاری و لجستیک درکاوش، در راستای سیاست ها، چشم انداز و مأموریت های بلندمدت شرکت، به طور مستمر در حال توسعه، نوسازی و ارتقاء است. این شرکت درحال ساخت تعدادی دستگاه عمیق زن با توان حفاری تا عمق 1800 و 2400 متر می باشد که در آینده ای نزدیک وارد عملیات حفاری در کشور خواهد شد.
شناسنامه ماشین حفاری CS 14

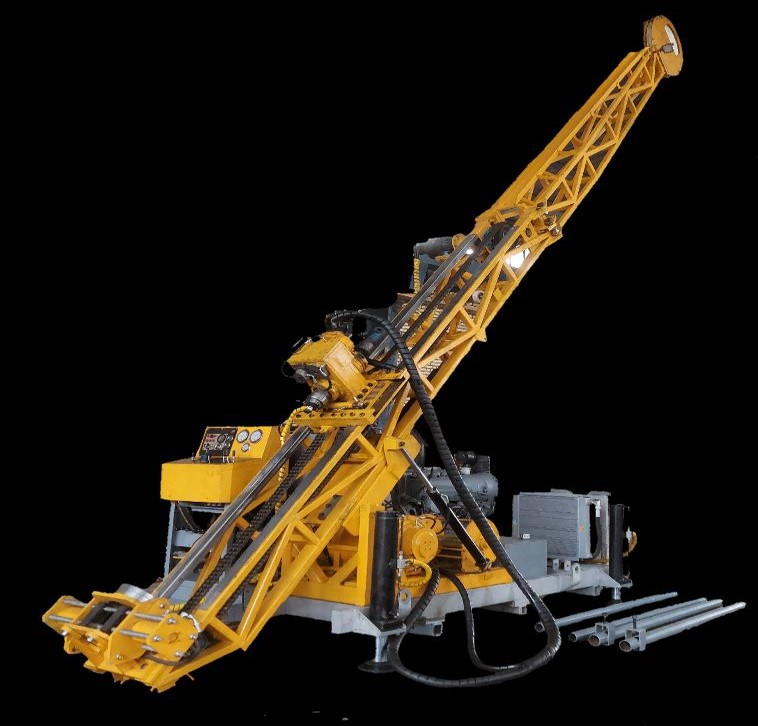

شناسنامه ماشین حفاری Dorkav-14
| شناسنامه ماشین حفاری Dorkav-14 | ||||||
| مدل | Dorkav-14 | |||||
| کشور/شرکت سازنده | ایران/فنی و مهندسی درکاوش | |||||
| سیستم حفاری | حفاری مغزه گیری الماسه | |||||
| وزن کل ماشین(KG) | 7,000 | |||||
| قدرت حفاری(متر)(گمانه عمود) | سایز p | سایز H | سایز N | سایز B | ||
| 475 | 800 | 1,200 | 1,540 | |||
| سیستم قدرت | نام موتور | Bauduoin | ||||
| مدل موتور | 6M16 | |||||
| قدرت موتور | 238KW | |||||
| دور موتور | 1500rpm | |||||
| نوع موتور | دیزل توربو شارژ / افترکولر | |||||
| سیستم خنک کاری موتور | آب خنک | |||||
| مدل | سرعت | فشار یا ظرفیت | شماره فنی | |||
| سیستم هیدرولیک | پمپ اولیه | 242 lpm | 280 bar | |||
| پمپ ثانویه | 122 lpm | 200 bar | ||||
| پمپ کمکی | 47lpm | |||||
| وینچ | اصلی | هیدرولیکی با کابل 14.3mm | 5.443 kg | |||
| وایرلاین | هیدرولیکی با کابل 6.35mm | 318 kg | ||||
| پمپ گل | هیدرولیکی FMC WW 1122bcd | 140lpm=37gpm | 7 mpa | |||
| کلمپ نگهدارنده | هیدرولیکی و حداکثر سایز p | |||||
| هد حفاری | گیربکس اسپیندل | مدل | موتور هیدرولیکی-سرعت متغیر | |||
| دنده | اول 1:6,63 | دوم 1:3,17 | سوم 1:1,72 | چهارم 1:1,00 | ||
| سرعت(rpm) | 117-196 | 245-410 | 451-756 | 776-1300 | ||
| گشتاور(NM) | 3051-5113 | 1459-2445 | 792-1326 | 460-771 | ||
| گیره اسپیندل | مدل | باز شدن هیدرولیکی و بسته شدن فنری | ||||
| قطر ماکزیمم | P | |||||
| تحمل وزن | 178KN = 18,143 kg | |||||
| فید | زاویه حفاری(درجه) | سرعت | نیروی جلو برنده پایین | نیروی کشش بالا | طول کشش راد | جابجایی |
| 45-90 | قابل کنترل | 5.895 kg | 9.525 kg | 6.09 m | 3.5 m | |

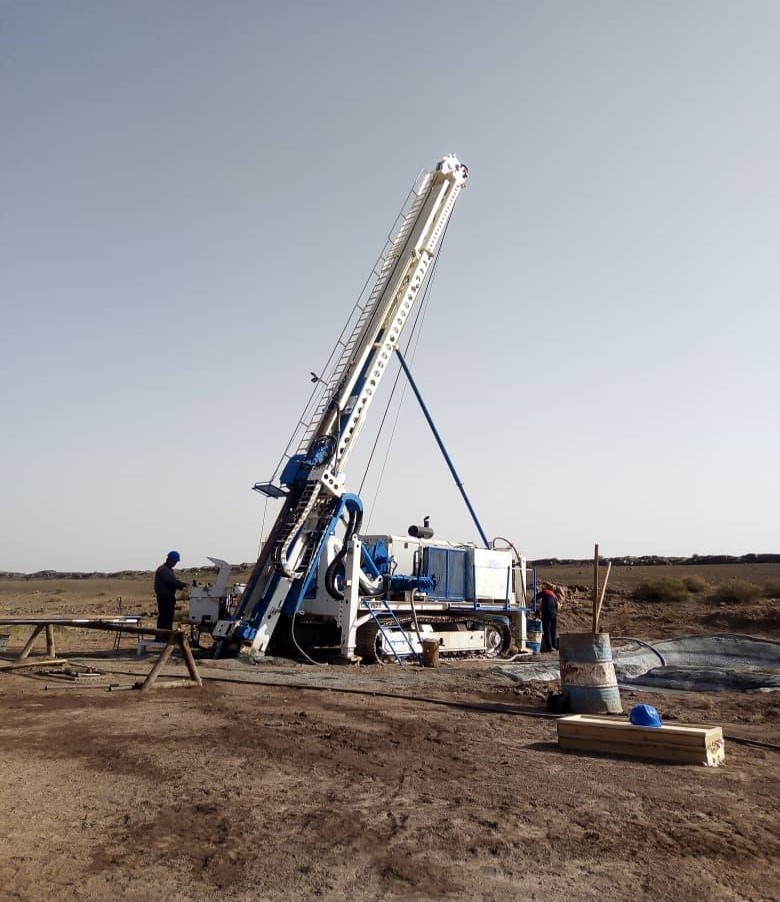

شناسنامه ماشین حفاری CT 20
| شناسنامه ماشین حفاری CT 20 | ||||||
| مدل | GMW-20 | |||||
| کشور/شرکت سازنده | ایران-ژئومگاترونیک | |||||
| سیستم حفاری | حفاری مغزه گیری الماسه | |||||
| وزن کل ماشین(KG) | 23,000 | |||||
| قدرت حفاری(متر)(گمانه عمود) | سایز p | سایز H | سایز N | سایز B | ||
| 500 | 1,000 | 2,000 | 2,500 | |||
| سیستم قدرت | نام موتور | WECHI | ||||
| مدل موتور | DHP10Q1027 | |||||
| قدرت موتور | 220 hp = 162 kw | |||||
| دور موتور | 2100rpm | |||||
| نوع موتور | دیزل توربو شارژ / افترکولر | |||||
| سیستم خنک کاری موتور | آب خنک | |||||

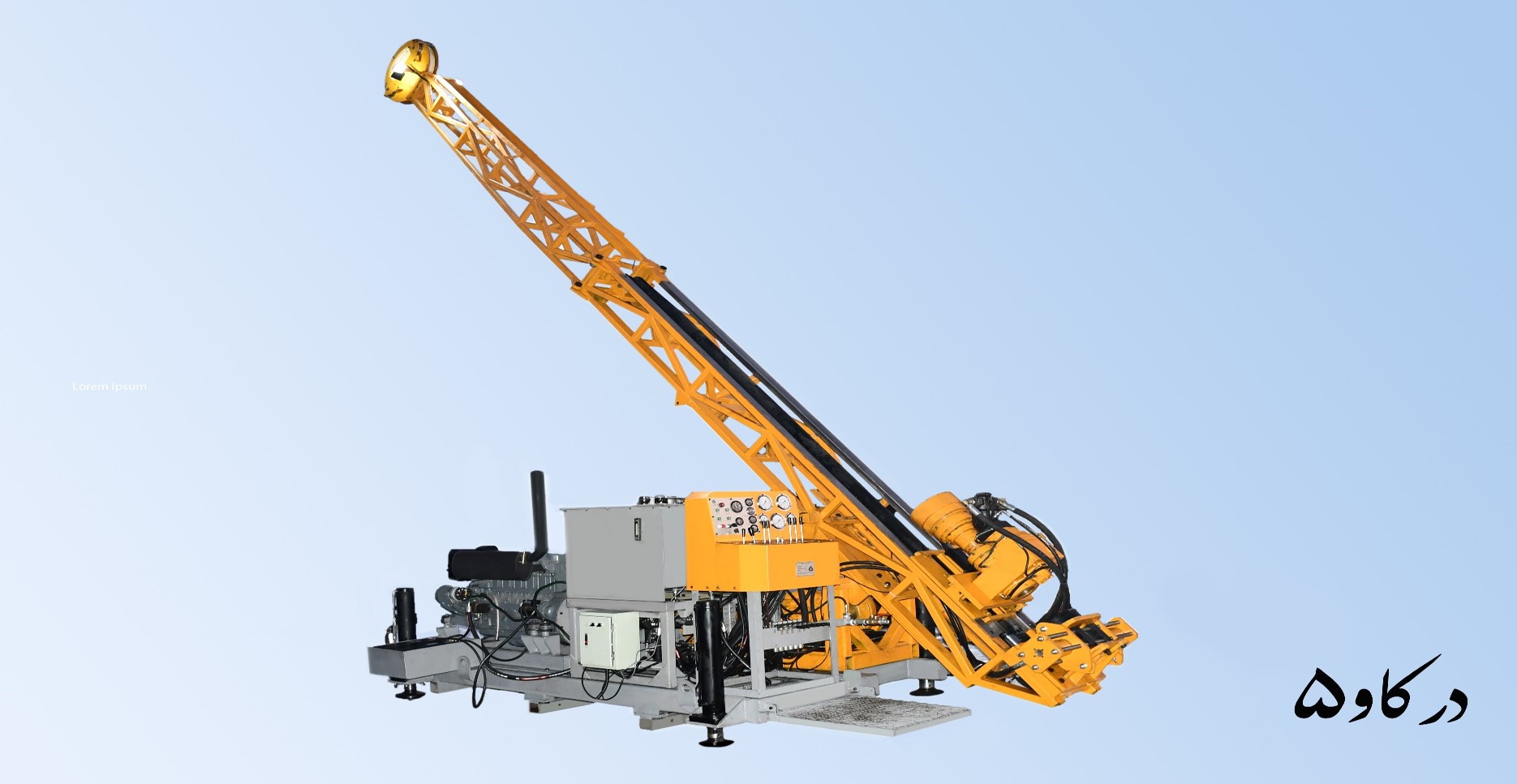

شناسنامه ماشین حفاری Dorkav-5
| شناسنامه ماشین حفاری Dorkav-5 | ||||||
| مدل | Dorkav-5 | |||||
| کشور/شرکت سازنده | ایران-فنی و مهندسی درکاوش | |||||
| سیستم حفاری | حفاری مغزه گیری الماسه | |||||
| وزن کل ماشین(KG) | 3,000 | |||||
| قدرت حفاری(متر)(گمانه عمود) | سایز p | سایز H | سایز N | سایز B | ||
| 150 | 350 | 700 | 1,000 | |||
| سیستم قدرت | نام موتور | DEUTZ | ||||
| مدل موتور | 912 | |||||
| قدرت موتور | C106 hp = 78 kw | |||||
| دور موتور | 1300rpm | |||||
| نوع موتور | شش سیلندر | |||||
| سیستم خنک کاری موتور | هوا خنک | |||||
